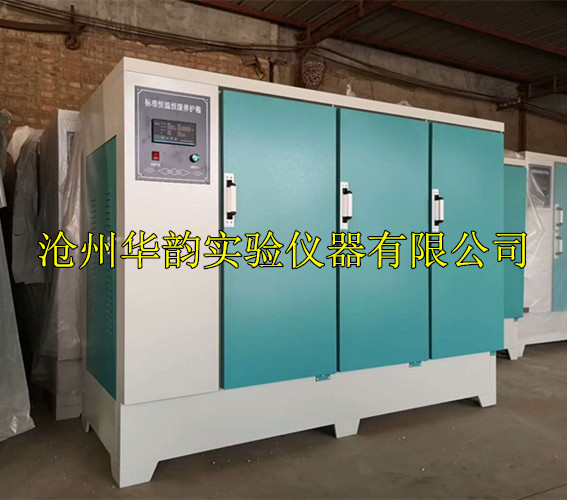

【產品名稱】SHBY-90B型水泥試塊養護箱是根據GB1345-99《水泥標準稠度用水量凝結時間安定性檢驗方法》和建材研究院及有關部門提供的技術資料開發設計制造的，適用于大、中、小型水泥廠，建筑和建工部門做混凝土、水泥試件凝結養護之用。 熱器為銅管加工而成，防銹防腐。加濕裝置，具有造型美觀、控溫控濕精度高等一系列優點，在使用說明中增設了用戶故障自己排除檢修表，做為用戶在檢修時給廠方提供記錄的依據，以使我廠的養護箱在生產過程中得以改進，使產品做到經久耐用達到用戶的使用要求。

主要技術參數：

1、控濕溫度：RH90％以上

2、控制溫度：20℃±1℃

3、電源電壓：220V 50HZ

4、加熱功率：1000W

5、制冷功率：145W

6、增濕功率：45W

7、增濕量：400毫升/小時

8、增濕器容積：5.5L

9、箱內空間：   40B型可放1503混凝土試塊15組

                          60B型可放1503混凝土試塊40組

                          90B型可放1503混凝土試塊60組

安裝與調試

1.養護箱安放應注意地面平整，就位后請先旋松右前側調節腳的十字把手，讓活動腳自動頂出至地面，然后旋緊十字把手，養護箱即可保持穩定。

2.擰下放水口方頭管堵,將附件直嘴水龍頭繞上生料帶后換上。（請注意節頭處不應漏水）。

3.打開下箱門，向下水箱加水，視水深至8~10cm為宜。排水時只要打開直嘴龍頭將加熱水箱中的廢水直接排出。

4.加濕器加水：請參閱加濕器使用說明書，（加濕器水箱有效容積7.5L,大霧量連續工作時間為18小時）。養護箱在出廠前其霧量選擇旋鈕和自動恒濕旋鈕均已調好，超聲波加濕器的工作與停止，直接由溫濕度控制儀控制，使用過程中需注意加濕器水箱的水位情況,不得斷水。

5.溫濕度傳感器的檢查：打開箱門，取出水盒，加入蒸餾水，再把水盒放回箱內，將濕度傳感器的紗布浸入水盒內。操作中注意保持潔凈，避免油污。然后檢查溫濕度控制儀溫度、濕度值的設定。產品出廠時已設定為20℃±1℃，如無特殊需要，用戶無須改動。當用戶有特殊要求時，可參照下例重新設定：

當需要進行溫度和濕度的控制設定時，先按設定鍵一次，濕度顯示窗顯示[PH]，表示已進入濕度控制值的設定狀態，此時按▲或▼鍵，調整濕度設定窗要控制的相對濕度的預設值（濕度控制下限）。

再按一次設定鍵，濕度窗顯示[PL]，此時的濕度控制顯示窗顯示控制濕度的回差值，同樣，按▲或▼鍵，可調整控制濕度的回差（回差范圍：0~10%）。

例：將相對濕度的控制值設定在90%，回差設定在5%，那么，當箱內濕度控制范圍變動，濕度低于90%時，加濕器開始加濕。當箱內濕度高于95%時，停止加濕。

在設定濕度回差值狀態后，再按一次設定鍵，溫度顯示窗顯示[P1H]，下限設定顯示窗顯示溫度的下限值，此時按▲或▼鍵，可調至設定溫度的下限值。再按一次設定鍵，溫度顯示窗顯示[P1L]，下限設定顯示窗顯示溫度的回差值（下限溫度控制變動范圍），回差的范圍為0~10.0℃，  同樣通過▲或▼鍵來調整回差值。

在設定下限溫度回差值狀態后，再按一次設定鍵，溫度顯示窗顯示[P2H]，上限設定顯示窗顯示溫度的上限值，此時按▲或▼鍵，可調至溫度的上限值。再按一次設定鍵，溫度顯示窗顯示[P2L]，上限設定顯示窗顯示溫度的回差值（上限溫度控制變動范圍），回差范圍為0~10.0℃，同樣通過▲或▼鍵來調整回差值。

需要注意的是：回差值指的是設定溫度的變化范圍，變化范圍的下限為設定值，上限為設定值加上回差值。當某一溫度設置為20.5℃，回差值設置為0.5℃，則該溫度變化在20.5℃~21℃之間。

例：當溫度下限設定在19℃，下限回差設定在0.5℃。上限設定在20.5℃，上限回差設定在0.5℃。那么在箱內溫度低于19℃時，加熱繼電器吸合，接通加熱設備開始加溫，當溫度升高到19.5℃時，停止加熱。如果箱內溫度繼續上升，升到21℃時，制冷指示燈閃爍，制冷繼電器吸合，開始制冷。當溫度下降到20.5℃時，停止制冷。

全部調整至要求值后，按運行鍵，儀表即刻回復到正常運行狀態。（若不按運行鍵，10秒鐘后儀表自動進入正常運行狀態）。

注意事項

1.養護箱就位后需靜止24小時后方可開機使用。

2.如果輸入工作電壓超過AC220V±22V范圍時應使用穩壓器。

3.每次開機前須檢查加濕器水箱中水位是否到位，如不足需加至規定水位。

4.養護箱內濕度傳感器上的脫脂棉紗須定期更換，水盒內的蒸餾水的水溫不得高于箱內溫度，并不得斷水，干溫傳感器不得有積水，否則將使?jié)穸日`顯示為99%。

5.每當養護結束后，操作人員須將箱內的水及水汽等放清擦干，箱內不要放置任何雜物，以延長儀器的使用壽命。

6.養護箱在搬運過程中需小心輕放，其箱體傾斜度不得超過30°。

7.長期不用時，請拔掉電源插頭，放掉水箱中的水，清潔內箱體及加濕器換能片。
