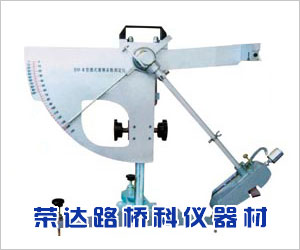

【產品名稱】BM-2型擺式摩察系數測定儀，擺式摩察系數，擺式儀，
一、說明
隨著交通運輸事業發展，公路，城市道路及機場跑道等道面的防滑問題，已引起有關部門的普遍重視，擺式摩擦系數測定儀（簡稱擺式儀），是一種測定路面，機場跑道，標線漆等摩擦系數的儀器。也可通過典型路面摩擦系數的測定，作為確定各種輪胎配方的依據之一。本儀器高度方便、操作簡單，測試時對交通影響較外，數據也較穩定。且室內外均可使用。
二、原理
擺式儀是動力擺沖擊型儀器。它是根據“擺的位能損失等于安裝于擺臂末端橡膠片滑過路面過，克服路面等摩擦所做的功”這一基本原理研制而成的。
三、結構（見圖一）
底座：由T型腿，調平螺絲和水準泡組成。對儀器起調平，支承作用。
立柱：同立柱、升降機構，導向桿及儀器把手組成。用于升降和固定擺頭的位置。
釋放開關：安裝于懸臂上的開關。用于保持?jǐn)[桿水平位置和釋放擺落下的作用。
擺頭：由緊固把手，擺軸，轉向節，軸承等組成，起聯結擺、固定位置，保證在擺動平面內自由擺動的作用。
示數系統，由指針、毛氈圈、法蘭、緊固螺母及度盤組成，指針可直接指示出摩擦系數值。
擺：由上、上部接頭、擺桿、彈簧、杠桿系、舉升柄、外殼、滑溜塊及橡膠片組成。它對擺動中心有規定力矩，對路面有規定壓力，本身前與后，左與右的力矩平衡，它是度量路面的摩擦系數的尺度。
四、主要技術規格
1、擺動的力矩：615.000克毫米
其中擺重量：1500±30克
擺重心矩：410±5毫米
2、橡膠片對路面的瞭向靜壓力：2263克。
3、擺自傾斜50處自由放下到擺動停止的次數，不少于70次。
4、橡膠片外力緣距擺動中心的距離508毫米。
5、儀器總重約14公斤左右。
五、使用方法
1、選點：在測試路段上，沿行車方向的左輪跡，選擇有代表性的五個測點，每測點相距約5-10米
2、儀器調平：（1）將儀器測點上（標定方法見附錄），并使擺的擺動方向與行車方向一致。（2）將擺向右運動，按下釋放開關。使卡環進入釋入開關槽，閾處于水平釋放位置，然后松開釋放開關，此時指針應被拔至緊靠拔針片。（3）按下釋放開關擺向左運動，并時指針應指零。若不指零時，可稍旋緊或放松毛氈圈調節螺母。重復本項操作，直至指針指零。
4、標定滑動長度：（1）用橡膠皮刷清除擺動范轉圍內路面上的松散顆粒和雜物。（2）讓擺自山懸掛，在橡膠片的外力平行擺動方向設置標準尺（126毫米），放松堅固把手，轉動升降把手。使擺緩緩下降，當滑溜塊上橡膠片剛接觸路面時，提起舉升柄使滑溜塊升高，將擺向右運動，并運動升降把手使擺下降一段距離，然后放下舉升柄使擺慢慢向左運動，直至橡膠片的邊緣剛剛接觸路面，對正126毫米尺的一端。再用手提起舉升柄，使滑溜塊向上抬起，并使擺繼續向左運動，放下舉升柄，再將擺慢慢向右運動使橡膠片的邊橡再一次接觸路面。橡膠片兩次同路面的接觸點的距離應為126毫米后，旋緊緊固把手，再校正一遍，若滑動長度不符合標準時，則升高或降低儀器底座正面的調平螺絲來校正，但須調平水準泡。使滑動長度符合要求。爾后，將擺置于水平釋放位置。
5、測定：用水澆灑路面，并用橡皮刷刷刮，以便洗去泯漿，然后再灑水，并按下釋放開關，使擺在路面上滑過，指針可指示出路面的摩擦系數值（一段*次可不作記錄）。當擺向回?cái)[時，用左手接住擺桿，右手提起舉升枘使滑溜塊升高，并將擺向右運動按下開關使擺卡環進入釋放開關，并將擺針撥至緊靠撥針片，重復此項，測定五次（每次均應灑水），記錄每次的數值。五次數值差不大于三個單位（刻度盤的一格半）如差值大于三個單位，應查產生的原因，并再次重復上述各項操作，至符合規定要求為止。
6、測定結果：（1）每個測點用五次測定計數的平均值代表測點的摩擦系數值，并用五個測點的摩擦系數的平均值。代表該測定路段摩擦系數值。（2）測定讀數，該度盤上指針的讀數（簡稱“擺值”），除以100，為路面的摩擦系數。如：擺值33，摩擦系數即為0.33。
